Как устроен прибор

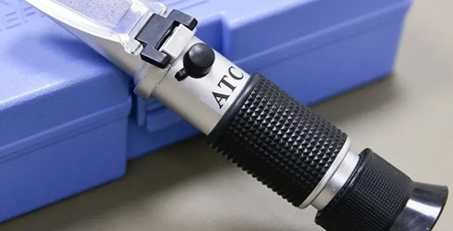

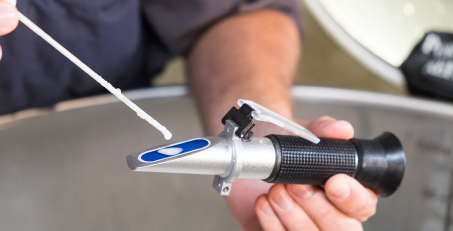

Устройство рефрактометра можно расмотреть на примере простого и практичного аппарата TechLube RB-18 ATC. Главный элемент устройства - призма с высоким показателем преломления. Именно на нее наносят исследуемое вещество, концентрацию которого необходимо установить.
На линзу падает луч, который преломляется под определенным углом. Угол преломления света в линзе, на которую уже нанесено вещество (например, СОЖ) зависит от плотности исследуемого веществ. Свет, преломляясь, попадает на систему линз и отображается на шкале. Коэффициентом преломления называют соотношения между углом вхождения луча и углом преломления в среде.

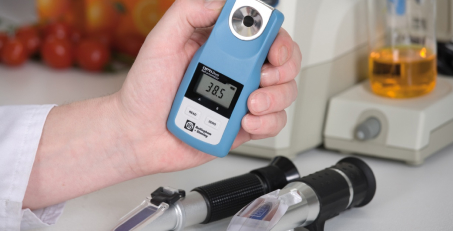

Принцип рефрактометра используют очень давно, прибор применяется во многих сферах. Он доказал свою эффективность. Устройство рефрактометра со временем было усовершенствовано, так появились цифровые приборы, но работает система по старой схеме.
Показатель преломления может измениться из-за температуры. В отдельных приборах температура вещества сохраняется стабильной благодаря специальной биметаллической пластине. Если температура вещества растет или понижается, пластина реагирует на это. Она корректирует показатели шкалы с учетом изменения температуры вещества. Впрочем, подобная функция нужна в отдельных случаях.
